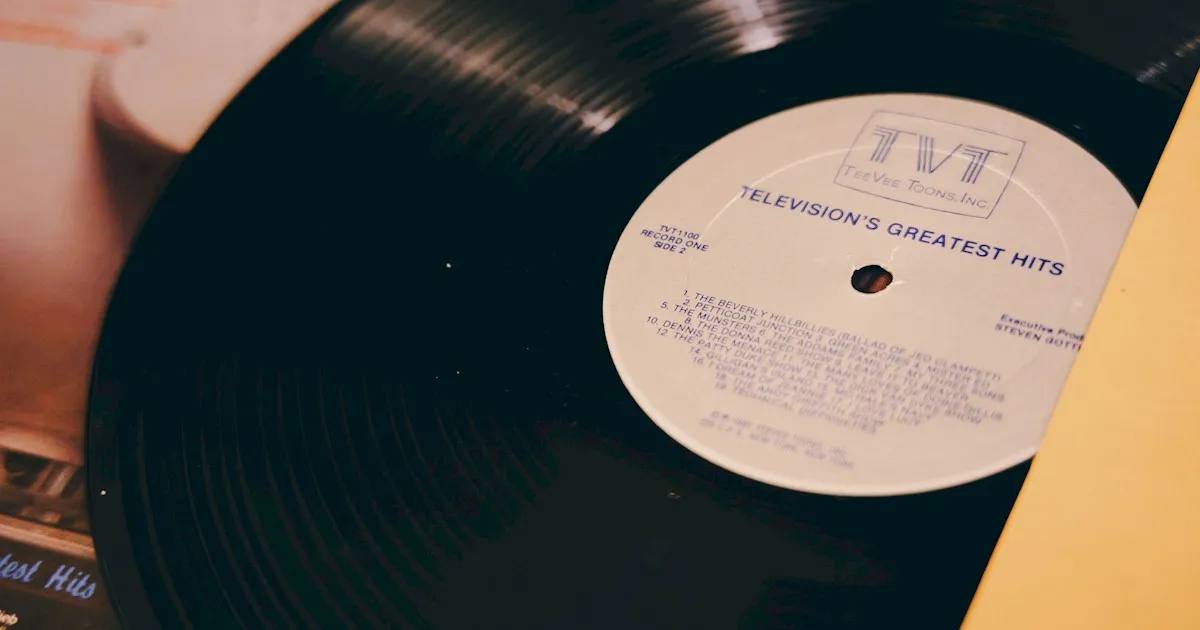

Disco de vinil: saiba como a agulha transforma sulcos em som

Um disco de vinil parece simples: uma superfície circular coberta por pequenos sulcos. Por trás dessa aparência, porém, existe um sistema engenhoso capaz de armazenar fisicamente informações sonoras e transformá-las novamente em música.

Em termos básicos, o processo funciona assim: a música é convertida em variações físicas gravadas em um sulco. Durante a reprodução, uma agulha percorre essas irregularidades microscópicas e vibra. O movimento é transformado pelo cartucho do toca-discos em um pequeno sinal elétrico, que posteriormente será amplificado até chegar às caixas de som.

Da gravação do disco à música que chega aos nossos ouvidos, portanto, existe uma cadeia que envolve mecânica, eletricidade e acústica. É justamente esse funcionamento que ajuda a explicar por que o vinil continua fascinando colecionadores e entusiastas do áudio.

Como a música consegue entrar nos sulcos do vinil?

Tudo começa com a gravação e preparação do áudio. O som captado pelos microfones é convertido em sinais elétricos e, depois das etapas de produção e masterização, o material destinado ao vinil é utilizado para produzir o corte que servirá de origem para a fabricação dos discos.

Nesse processo entra em ação uma máquina conhecida como torno de corte, ou cutting lathe. Sua cabeça de corte possui um estilete que se movimenta de acordo com o sinal recebido enquanto grava um sulco contínuo sobre a superfície do disco utilizado como matriz.

O que vemos posteriormente como uma linha praticamente imperceptível é, na realidade, uma estrutura extremamente detalhada. As pequenas variações presentes nesse caminho correspondem às informações necessárias para reconstruir o áudio durante a reprodução.

Em uma gravação estéreo, as paredes do sulco carregam informações dos canais esquerdo e direito. Assim, aquele pequeno caminho em espiral consegue armazenar uma representação mecânica extremamente complexa da música.

Um disco possui um único sulco em espiral?

Uma das características mais interessantes do vinil é que cada lado de um LP convencional possui essencialmente um longo sulco contínuo em forma de espiral, começando próximo à borda externa e avançando em direção ao centro.

Quando observamos diferentes faixas visualmente separadas em um LP, podemos ter a impressão de que cada música possui seu próprio sulco independente. Na prática, existem áreas de separação entre as faixas, mas a agulha continua avançando pela espiral.

Enquanto o disco gira, o braço do toca-discos desloca-se lentamente em direção ao centro. Durante todo esse percurso, a ponta da agulha acompanha as minúsculas variações existentes nas paredes do sulco.

É justamente essa movimentação microscópica que inicia o caminho inverso: transformar novamente uma informação física em som.

Como a agulha consegue “ler” uma música?

Quando colocamos um disco no toca-discos, ele precisa girar na velocidade para a qual foi produzido, normalmente 33 1/3 ou 45 RPM. O braço posiciona a cápsula sobre a superfície e a ponta da agulha entra em contato com o sulco.

A agulha, também chamada de stylus, normalmente possui uma ponta de diamante. Conforme percorre o disco, ela acompanha as irregularidades microscópicas existentes no sulco e começa a vibrar.

Essas vibrações são extremamente pequenas, mas carregam as informações da gravação. Em outras palavras, a agulha não está simplesmente deslizando sobre uma superfície: está seguindo fisicamente as variações que representam o áudio.

Por isso, sujeira, riscos, desgaste e imperfeições podem ser percebidos durante a reprodução. Como o sistema responde mecanicamente ao que encontra no caminho, alterações indesejadas na superfície também podem gerar ruídos.

O cartucho transforma movimento em eletricidade

A agulha está conectada a uma pequena haste conhecida como cantilever. Quando a ponta se movimenta dentro do sulco, essas vibrações são transmitidas pelo cantilever ao mecanismo existente no interior do cartucho.

É nesse momento que acontece uma transformação fundamental: movimento mecânico passa a ser sinal elétrico.

Entre os sistemas mais conhecidos estão os cartuchos Moving Magnet (MM) e Moving Coil (MC). Embora utilizem princípios construtivos diferentes, ambos têm a função de transformar as vibrações transmitidas pela agulha em um sinal elétrico correspondente à informação presente no disco.

Esse sinal, entretanto, ainda é muito pequeno. Ele precisa passar por outra etapa antes de poder alimentar adequadamente um amplificador convencional.

Para que serve o pré-amplificador phono?

O sinal produzido pelo cartucho precisa ser enviado para um pré-amplificador phono. Esse componente desempenha uma função essencial no sistema de reprodução de vinil.

Além de elevar o pequeno sinal proveniente do cartucho, o estágio phono aplica a correção necessária para compensar a equalização utilizada na produção dos discos, normalmente associada à chamada curva RIAA.

Durante a preparação do áudio para o vinil, determinadas frequências precisam ser ajustadas para tornar o armazenamento físico da música mais eficiente. Na reprodução, o pré-amplificador realiza a equalização complementar para recuperar o equilíbrio sonoro esperado.

Alguns toca-discos possuem pré-amplificador phono integrado. Em outros sistemas, ele está presente no amplificador ou receiver. Há ainda equipamentos dedicados exclusivamente a essa função.

Como o sinal elétrico finalmente volta a ser som?

Depois de passar pelo estágio phono, o sinal segue para a amplificação. O amplificador aumenta sua potência até que seja capaz de movimentar os componentes das caixas acústicas.

Os alto-falantes realizam, então, outra transformação. O sinal elétrico provoca o movimento de seus diafragmas, que deslocam o ar e produzem ondas sonoras.

É nesse ponto que o processo iniciado no disco termina nos nossos ouvidos. Simplificando o caminho, temos:

sulco → agulha → cantilever → cartucho → pré-amplificador phono → amplificador → caixas acústicas → som.

O impressionante é que irregularidades microscópicas gravadas em uma superfície conseguem iniciar toda essa cadeia e resultar em vozes, guitarras, baterias, orquestras e praticamente qualquer outro som registrado.

Como um disco de vinil é fabricado?

Depois da criação do disco utilizado como origem para a fabricação, entram em cena processos industriais destinados à produção das matrizes metálicas que serão usadas na prensagem.

Essas matrizes, conhecidas como stampers, reproduzem as informações presentes no corte original e permitem fabricar sucessivas cópias do disco.

Na fábrica, o material utilizado na prensagem é aquecido até adquirir a condição necessária para ser moldado. Ele é colocado entre as matrizes correspondentes aos dois lados do disco e submetido a pressão.

Durante esse processo, os sulcos são transferidos para a superfície do vinil. Os rótulos centrais também são incorporados à prensagem, e o excesso de material nas bordas é posteriormente removido.

Depois das etapas de controle de qualidade, o resultado é o disco que chegará às lojas e coleções, carregando em suas duas faces uma reprodução física das informações originadas no processo de masterização e corte.

Por que poeira e riscos aparecem como ruído?

O próprio princípio de funcionamento do vinil ajuda a explicar uma de suas características mais conhecidas. Como a agulha responde fisicamente às variações encontradas durante o percurso, qualquer elemento estranho pode interferir na leitura.

Poeira, resíduos e determinados riscos introduzem movimentos que não faziam parte da informação musical original. O cartucho pode transformar essas perturbações em sinais elétricos, que acabam chegando às caixas como estalos, chiados ou outros ruídos.

Isso explica por que a conservação e a limpeza são tão importantes. Manter o disco adequadamente armazenado, manipular o LP pelas bordas e utilizar equipamentos corretamente ajustados ajuda a preservar tanto a superfície quanto a qualidade da reprodução.

Por que o funcionamento do vinil ainda fascina?

Parte do fascínio pelo disco está justamente na possibilidade de observar fisicamente o processo de reprodução. O prato gira, o braço avança lentamente e a agulha percorre um caminho que contém as informações necessárias para reconstruir a música.

A experiência também envolve uma série de variáveis. A masterização, o corte, a qualidade da prensagem, o estado de conservação do disco, a cápsula, a agulha, o toca-discos, o estágio phono, o amplificador e as caixas acústicas podem influenciar o resultado.

É comum que ouvintes descrevam determinadas reproduções em vinil como mais “quentes” ou orgânicas. Essas percepções, porém, não dependem simplesmente do fato de o suporte ser analógico: são influenciadas pela masterização utilizada e por toda a cadeia de reprodução.

Para o colecionador, compreender esse mecanismo acrescenta outra dimensão à experiência. O disco deixa de ser apenas um objeto que contém músicas e passa a revelar uma tecnologia na qual informações microscópicas gravadas fisicamente em um sulco conseguem atravessar uma cadeia mecânica e elétrica até voltarem a existir como som.
